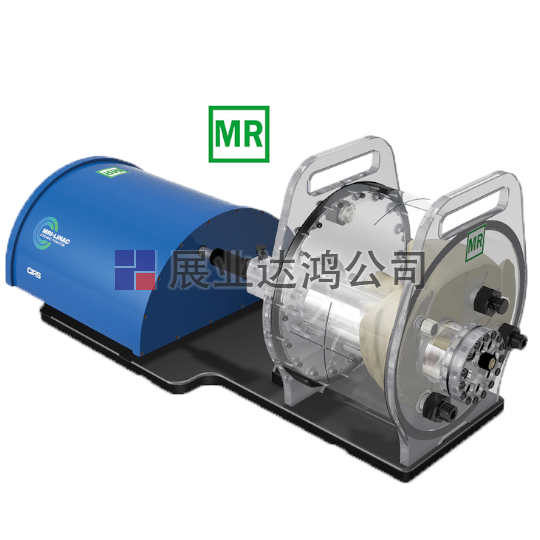

CIRS 008Z|MRGRT(磁共振引導放射治療)運動管理QA模體產品詳情
圖像采集•治療計劃•劑量交付
MR成像在放射治療中的集成有助于實時運動管理，因此CIRS MRgRT(磁共振引導放射治療)運動管理QA模體旨在滿足此類需求。
MRgRT(磁共振引導放射治療)運動管理QA模體由于使用了壓電馬達和非鐵磁性材料，因此該模型是MR Safe。兩個壓電馬達通過獨立于上下方向的運動旋轉可移動的凝膠/液體填充體，使包含跟蹤目標的圓柱形插入物通過凝膠/液體填充體。
移動的插入物包含填充有凝膠的有機成形靶（腫瘤），該靶被用于填充人體的相同背景凝膠包圍。由于模擬的肺，肝，腎和脊柱，身體代表了異質背景。模擬的器官具有解剖形狀，并具有逼真的空間關系。它們充滿了在CT和MR方面與背景凝膠形成對比的凝膠，背景凝膠填補了器官之間的空隙。除成像外，除肺外，所有器官均提供離子室劑量測定腔，以完成整個QA過程。從成像到計劃再到交付劑量驗證。
我們的MRgRT(磁共振引導放射治療)運動管理QA模體設計為一個帶有壓電致動器的單個單元，該致動器永久固定在MRI主體“卡住”的基板上。這樣可以快速設置，移除，填充和存儲。體模的底板在底部具有機械加工的插槽，可使用分度桿進行精確，可重復/可再現的體模MRI（MRI-Linac）對準。
CIRS運動控制軟件可驅動此模型以及CIRS動態系列中的其他模型。除了多個更適合調試和常規質量檢查的內置運動曲線外，該軟件還允許導入復雜的患者特定呼吸波形。可以編輯這些波形的幅度，采樣率，循環時間，相移和基線位置。MRgRT(磁共振引導放射治療)運動管理QA模體還允許為插件的線性和旋轉運動設置獨立可控制的波形。可以基于振幅限制插入/移動目標的上下運動，以驗證光束等待時間。運動控制器盒為Beam-on Beam-off信號提供接口（BNC物理輸入類型）
CIRS 008Z|MRGRT(磁共振引導放射治療)運動管理QA模體特征
-
非鐵磁性材料=> MR安全
-
屏蔽射頻干擾
-
允許磁體膛內，由于壓電摩托定位RS
-
快速設置和快速索引到沙發
-
有機異型器官處于危險之中并移動目標
-
可以在MRI，CT，PET和混合系統中成像肝臟，腎臟，脊柱和移動目標中的離子室劑量測定
-
相當于3D組織脊柱的骨標
-
運動控制器位于MR保險庫外部。通過75英尺長的以太網電纜由PC控制
-
運動目標的兩個獨立可編程的運動
-
除內置QA波形外，還可以導入，編輯和保存患者特定的呼吸波形
-
無需外部示波器，就可以計算每個呼吸周期的束潛伏時間，并將其作為所有執行周期的平均值。
